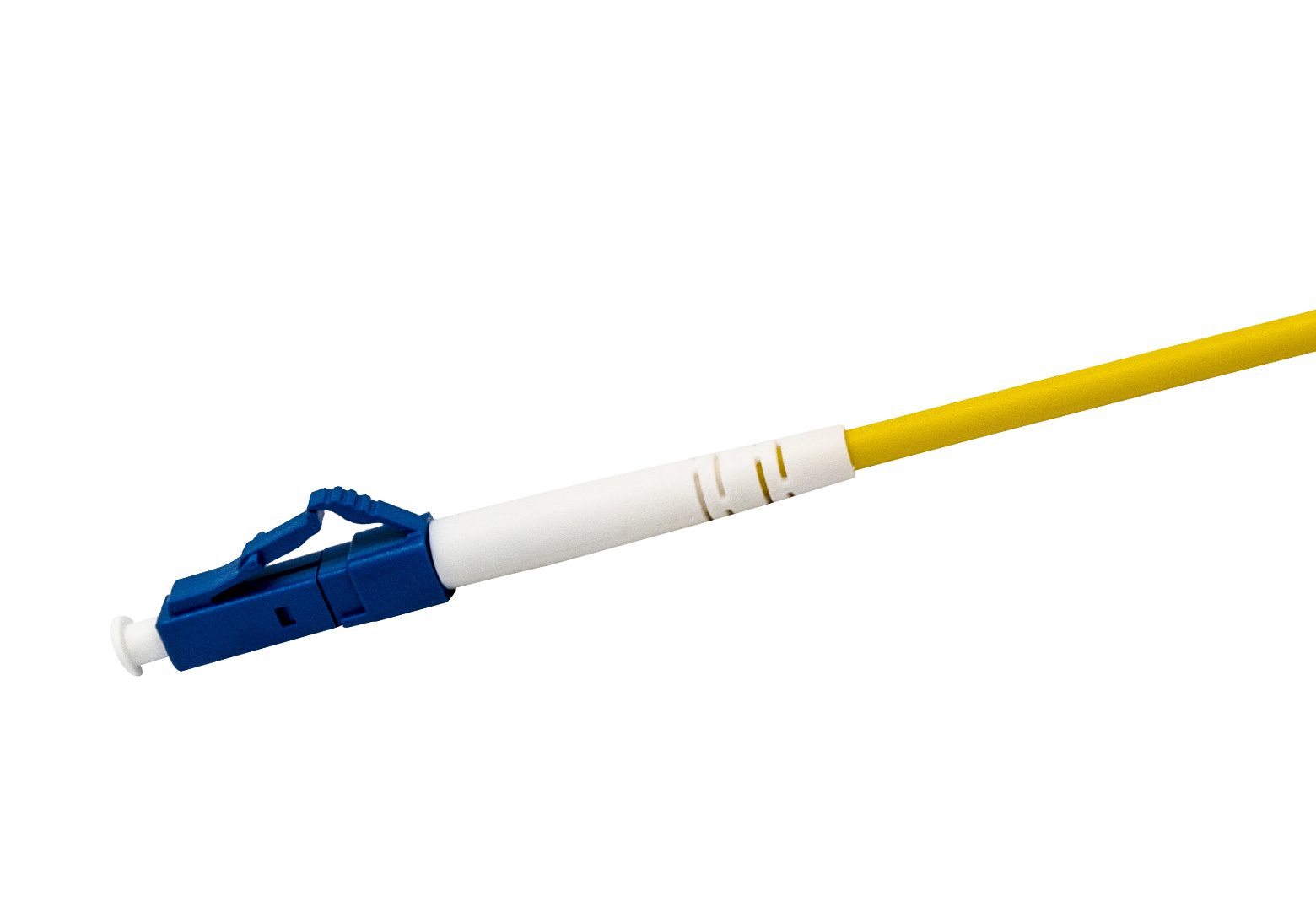

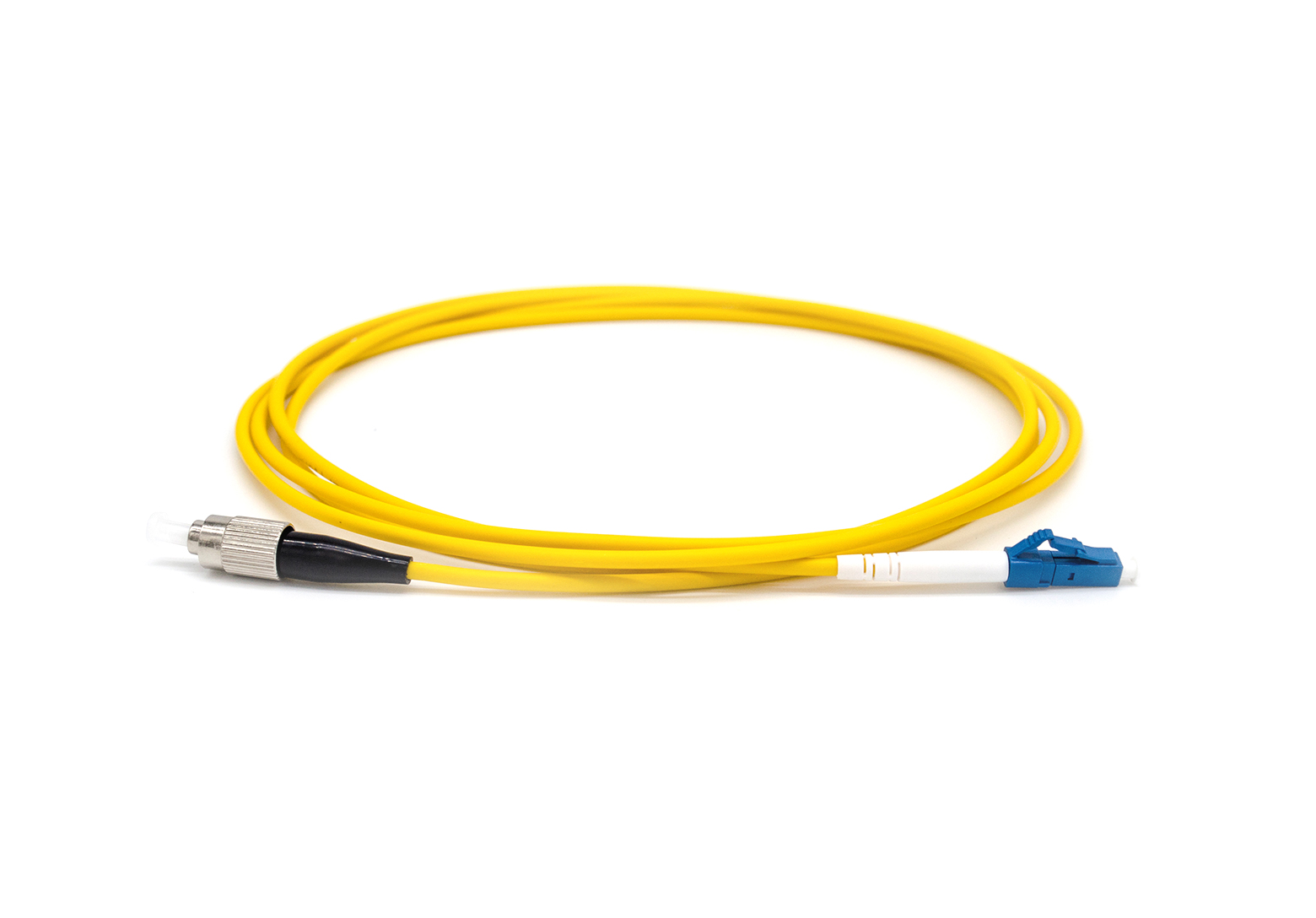

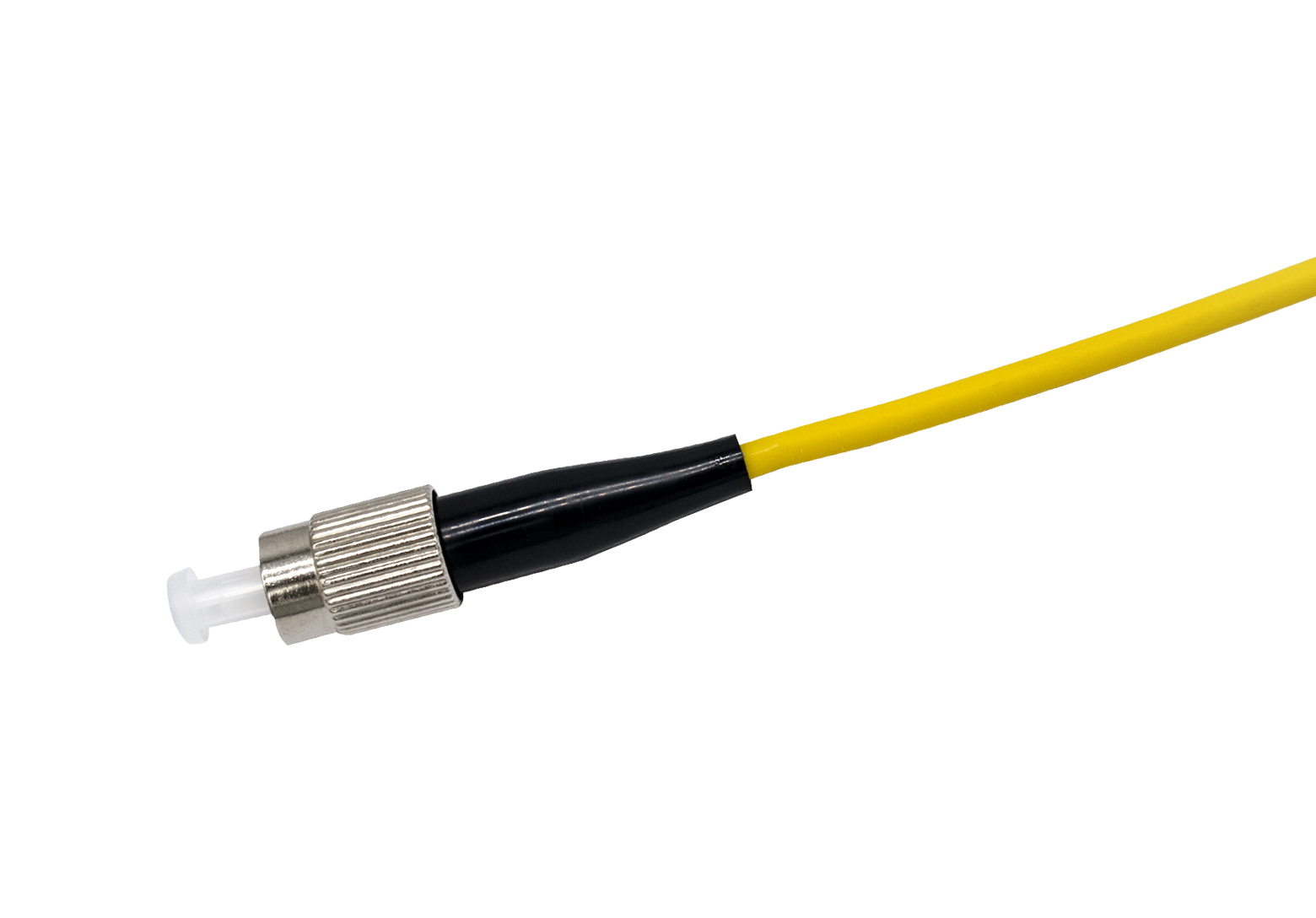

LC-FC 单模单芯光纤跳线

低损耗,符合IEC,EIA/TIA 和Telecordia 规范要求,通过UL, CPR Bca,Dca,Eca 阻燃要求,PVC/LSZH 外护套材质可选择。

  • 产品特点
  • 产品应用
  • 结构参数
  • 资料下载

1. 低烟无卤、阻燃材料,抗拉保护,低碳无毒,安全环保。

2. 精密陶瓷插芯,性能稳定,耐插拔次数高。

3. 插入损耗低,传输更加稳定。

4. 良好的互换性的重复性。

5. 满足-40~85℃工环境,性能稳定。

1. CATV

2. 局性域网、接入网

3. 电信网络、Gigabit数据网络

4. 测试、医疗设备

5. 其他工业及军事应用

技术规范


Items

Description

Connector Type

FC, SC, ST, MU, LC, E2000, /UPC,APC

Fiber Count

4, 6, 8, 12 & 24 Fiber

Fiber Mode

Single mode: OS2 9/125µm  Multimode: OM4 50/125µm, OM3 50/125µm

Branch Diameter

Φ2.0mm ,φ3.0mm


光学性能(LC/SC/FC/ST/MU/SMA)


Type

Unit

Description

Model

--

SM

MM

Polish

dB

UPC

APC

UPC

PC

Insertion Loss

dB

≤0.3

≤0.3

≤0.3

≤0.3

Return Loss

dB

≥50

≥60

≥30

--

Cable Diameter

--

Φ3.0Φ2.0Φ0.9


端面几何参数


Type

Unit

Description

PC

APC

SC

MU/LC

SC

MU/LC

Radius of curvature

(mm)

10 - 25

7-25

5-12

Fiber Height

(nm)

-100 - +50

-100 - +50

Apex offset

(nm)

Max 50

Max 50

Angle(Degree)

(°)

--

8±0.5
