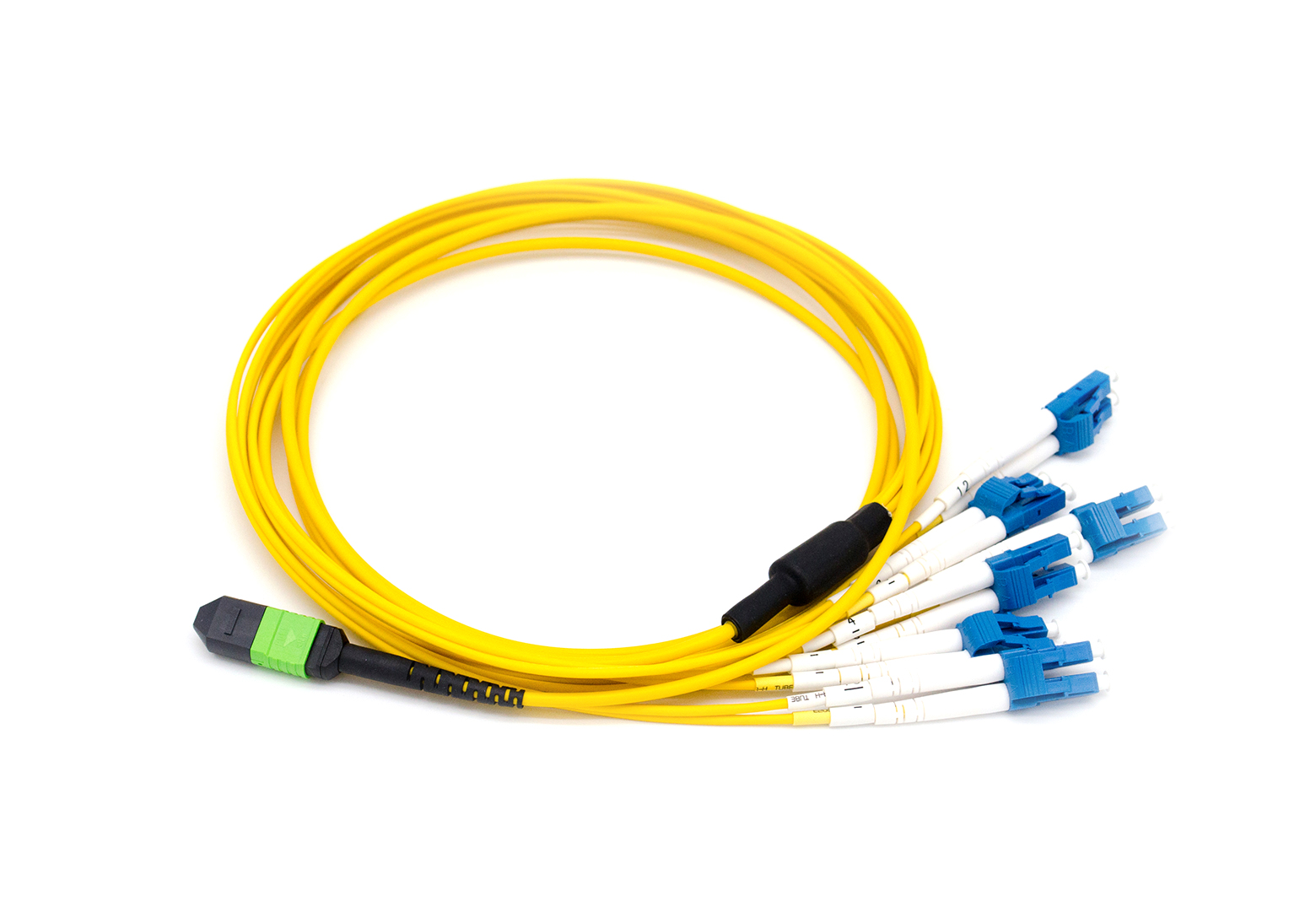

MTP/MPO-LC 12F 单模光纤跳线

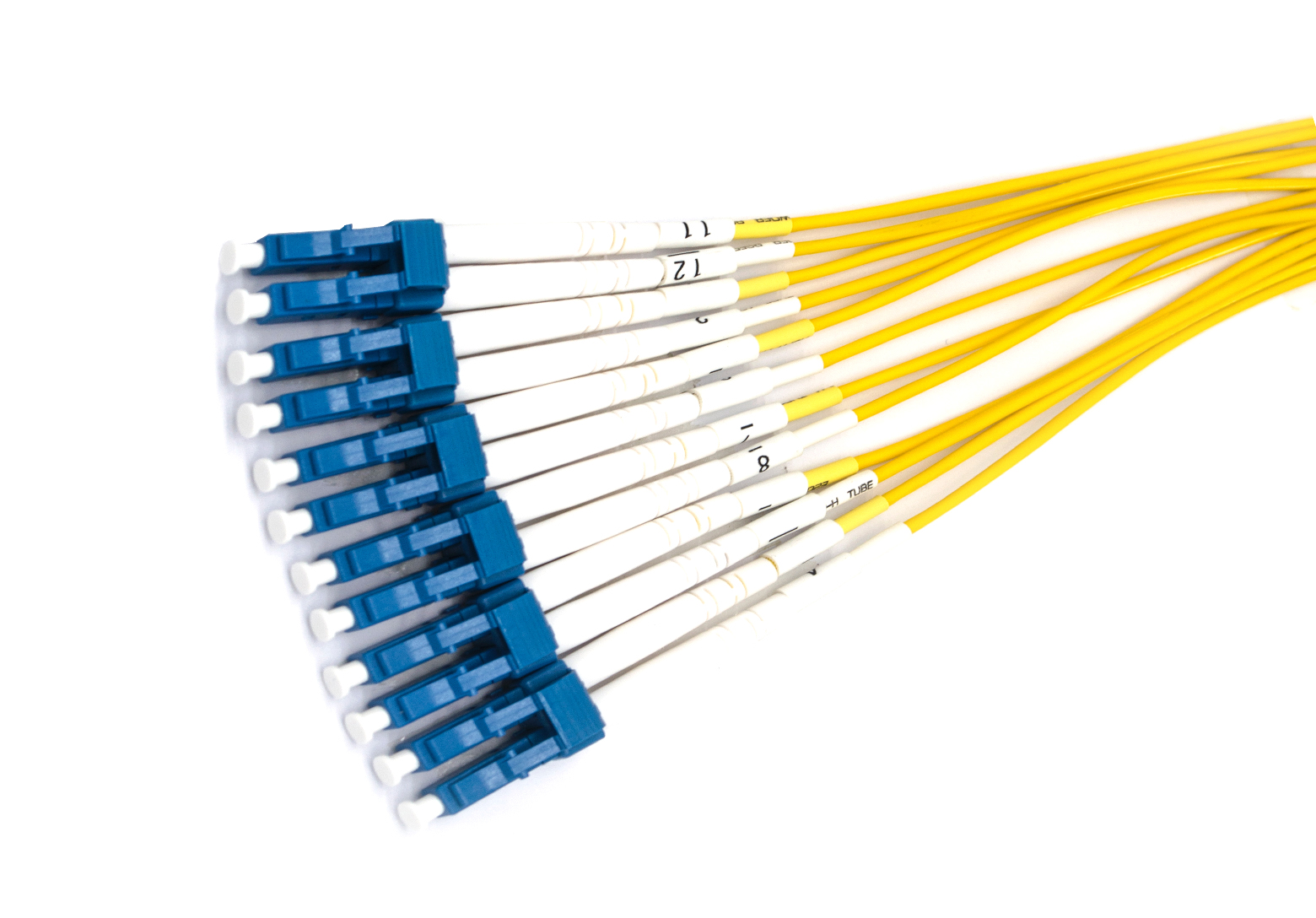

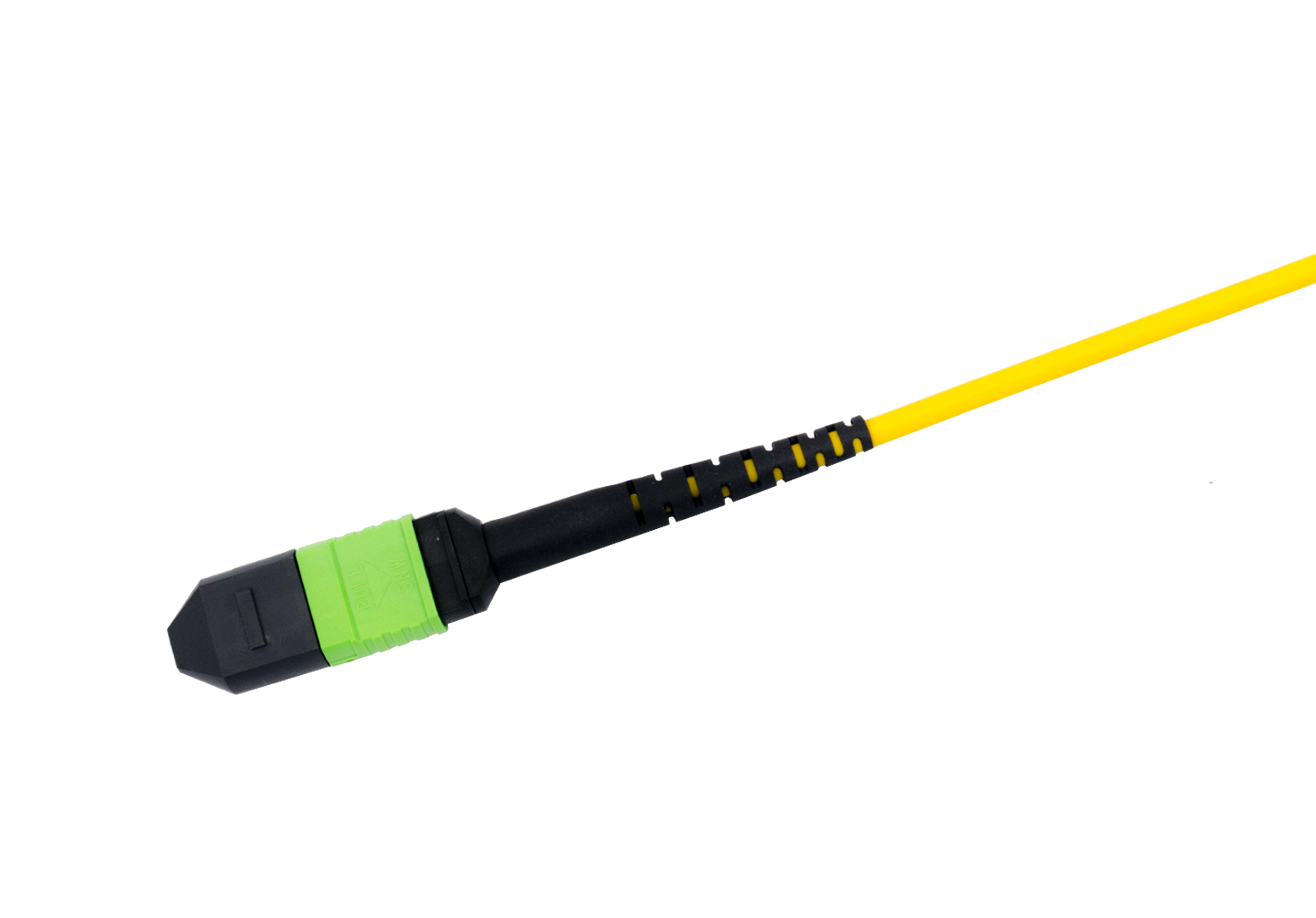

MTP/MPO-LC/SC预端接扇形光纤是指一端采用MPO单头12芯或24芯连接器，而另一端是采用LC/SC连接器。该产品主要应用在预端模块盒内，连接预端主干光缆与设备间的跳线，使之模块化，达到即插即用，相对于传统熔接，极大的提高了工作的便利性和效率。

产品特点
产品应用
结构参数
资料下载

1. 采用标准的高精度MPO/MTP光纤活动连接器与单工/双工的LC/SC连接器；
2. 100%工厂预端接并测试，保证其传输性能；
3. 可快速配置与组网，减少现场安装时间；
4. 快速升级，支持并行传输系统应用；
5. 主干与分支线束长度可定制；
6. 符合IEC61754-7；
7. 符合TIAFOCIS5/604-5,bellcoreGR-1435。

1. 数据中心内部光缆架设；
2. 配合MPO/MTP适配器面板使用；
3. 有源光网络收发控制；
4. 光纤配线系统。

技术规范（MPO/MTP）

Items	Description
Connector	MPO(MTP)	LC
Connector Type	Female / Male	UPC / APC
Connector color	OS2: Green OM4/OM3: Aqua	OS2: UPC-Blue ,APC-Green OM4/OM3: Aqua
Fiber Count	4~72 Fibers
Fiber Mode	Single mode: OS2 9/125µm Multimode: OM4 50/125µm, OM3 50/125µm
Fiber Brand	Corning ClearCurve ® multimode fiber and SMF-28® Ultra optical fiber

光学性能（LC/SC/FC/ST/MU）

Type	Unit	Description
Model	--	SM		MM
Polish	（dB）	UPC	APC	UPC	PC
Insertion Loss	（dB）	≤0.3	≤0.3	≤0.3	≤0.3
Return Loss	（dB）	≥50	≥60	≥30	--
Cable Diameter	--	Φ3.0，Φ2.0，Φ0.9

规格书
