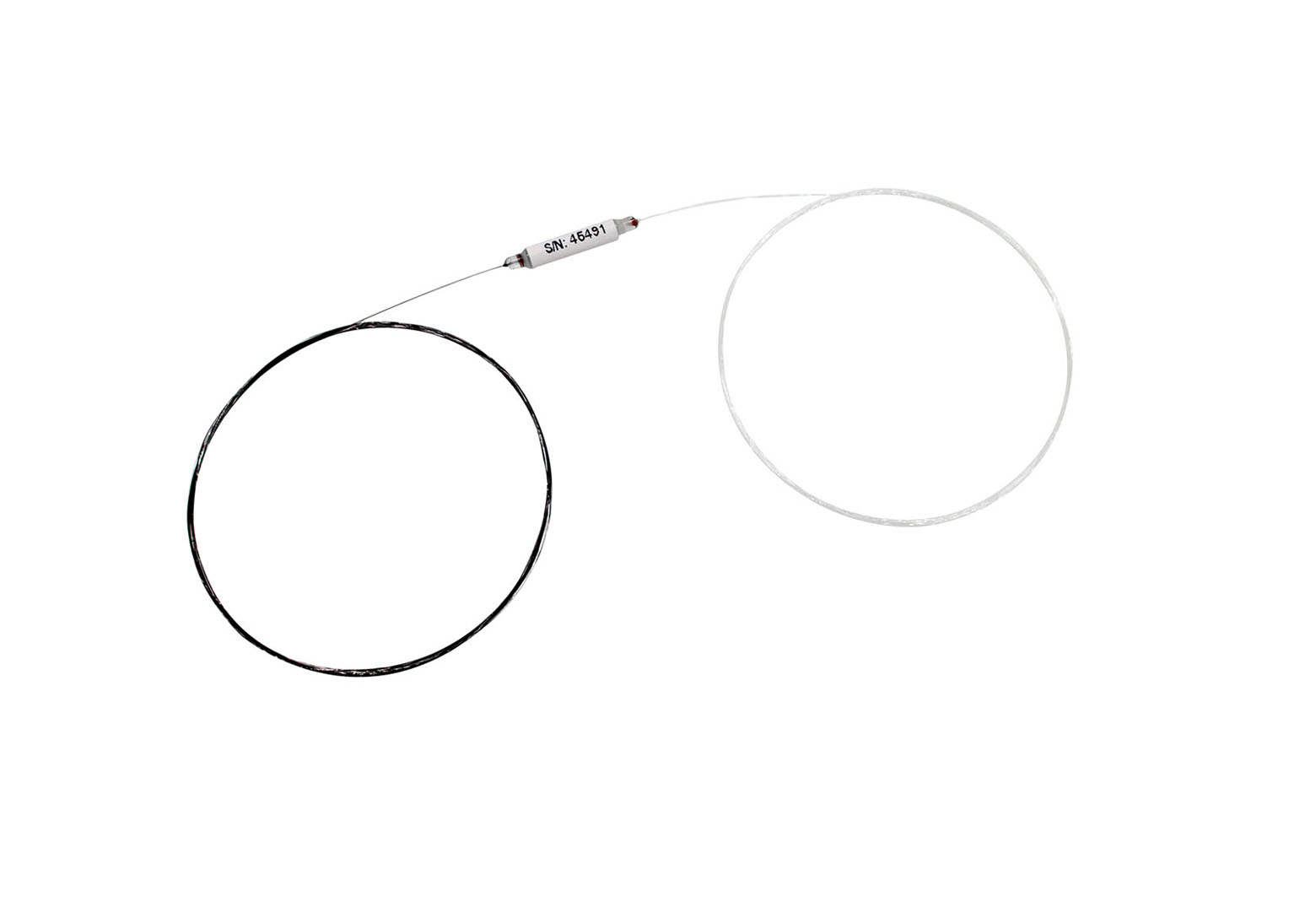

AC-UNION 3端口TFF设备在CWDM间隔的ITU信道上可用。这些薄膜滤光片产品采用密封和无环氧树脂的光学贴片技术，以提供出色的性能和可靠性。符合Teclordia GR1221-CORE和RoHS。

1. 低插入损耗

2. 宽通带

3. 高通道隔离

4. 高稳定性和可靠性

5. 无环氧光路

1. 线路监控

2. WDM网络

3. 电信

4. 蜂窝应用

5. 光纤放大器

6. 接入网

性能指标

Parameter		Specification
Channel Wavelength (nm)		1270~1610
Center wavelength Accuracy (nm)		±0.5
Channel Spacing (nm)		20
Channel Passband (@-0.5dB bandwidth (nm)		>13
Pass Channel Insertion Loss (dB)		≤0.6
Reflection Channel Insertion Loss (dB)		≤0.4
Channel Ripple (dB)		<0.3
Isolation (dB)	Adjacent	>30
Isolation (dB)	Non-adjacent	>40
Polarization Dependent Loss (dB)		<0.1
Polarization Mode Dispersion		<0.1
Directivity (dB)		>50
Return Loss （dB）		>45
Maximum Power Handling (mW)		300
Opterating Temperature (℃)		-20~+75
Storage Temperature (℃)		-40~+85
Package dimension (mm)		1. Φ5.5 x L38(900um Loose tube) 2. Φ5.5 x L35(bare fiber )
Above specification are for device without connector.

订单信息

Product

Pass Channel

Fiber Type

Fiber Length

Connector

C=CWDM Device

27=1270nm

……
49=1490nm
……
61=1610nm

1=Bare fiber
2=900umLoose tube

1=1m
2=2m

0=None
1=FC/APC

2=FC/UPC
3=SC/APC
4=SC/UPC
5=LC/UPC
