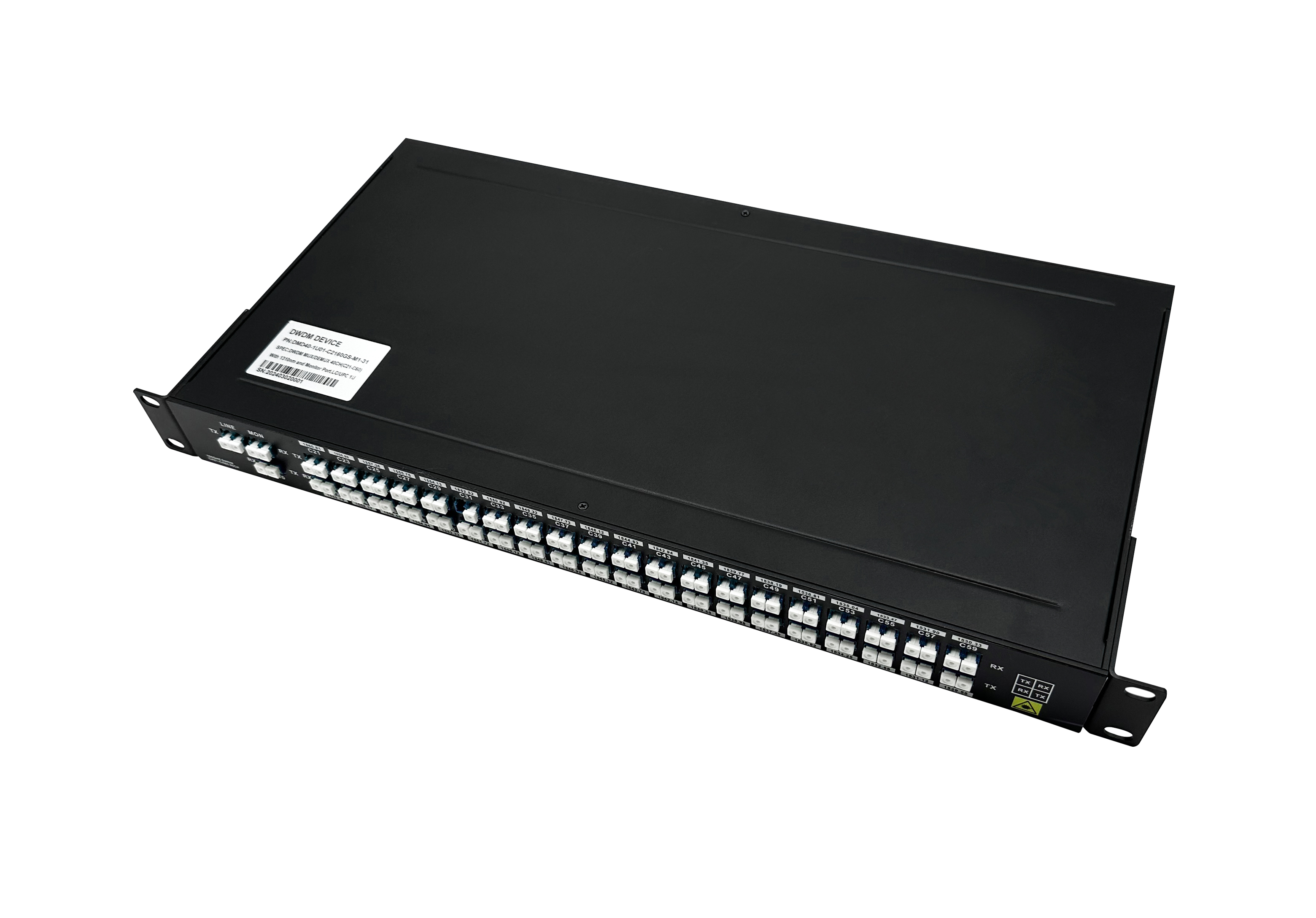

40CH DWDM MUX&DEMUX

40通道DWDM MUX DEMUX和带1310纳米港支持40个渠道的差异化业务两根光纤用于点对点传播。波长从C21到C60 (1560.61 nm ~ 1529.55 nnm)符合ITU-T G.694.1 100GHZ标准网格，它最大化c波段的容量的范围内。是完全无源DWDM设备，而支持低插入损耗。它是合的与DWDM放大器和DCM设备，40ch DWDM传输系统可以支持长距离传输。服务于广电、IDC、金融、政府、云、海量数据等领域行业。

产品特点
产品应用
结构参数
资料下载

1. 低插入损耗
2. 宽工作波长范围
3. 高度隔离
4. 高稳定性和可靠性
5. 超平宽通带
6. 工作温度：-5 ~ 65℃

1. WDM系统
2. 系统监控
3. 传输装置和光纤激光器
4. 光纤仪器

光路结构

性能指标

Parameter	Specification
Wavelength	40channels C21-C60
Channel Spacing	20nm
Channel Passband	±6.5nm
Technology	AAWG (Gaussian)
Insertion Loss	≤ 3.5dB
Link Loss	≤ 7dB
1310nm Port Pass Band Width	1260nm~1360nm
Center Wavelength Accuracy	±0.05nm
Insertion Loss @ 1310 port	≤ 0.8dB
Insertion Loss @ 1% Mon	≤ 26dB
Return Loss	≥ 40dB
Directivity	≥ 40dB
Polarization Mode Dispersion	≤ 0.1ps
Polarization Dependent Loss	≤ 0.5dB
Channel Isolation	<Adjacent ≥ 25dB Non-adjacent ≥ 29dB
Temperature	Operating -5 to 65°C Storage -40 to 85°C
Net Weight	3.5KG
Dimensions (HxWxD)	44440230mm

订单信息

Parameter

Specification

DMD40-1U01-C2160-31M

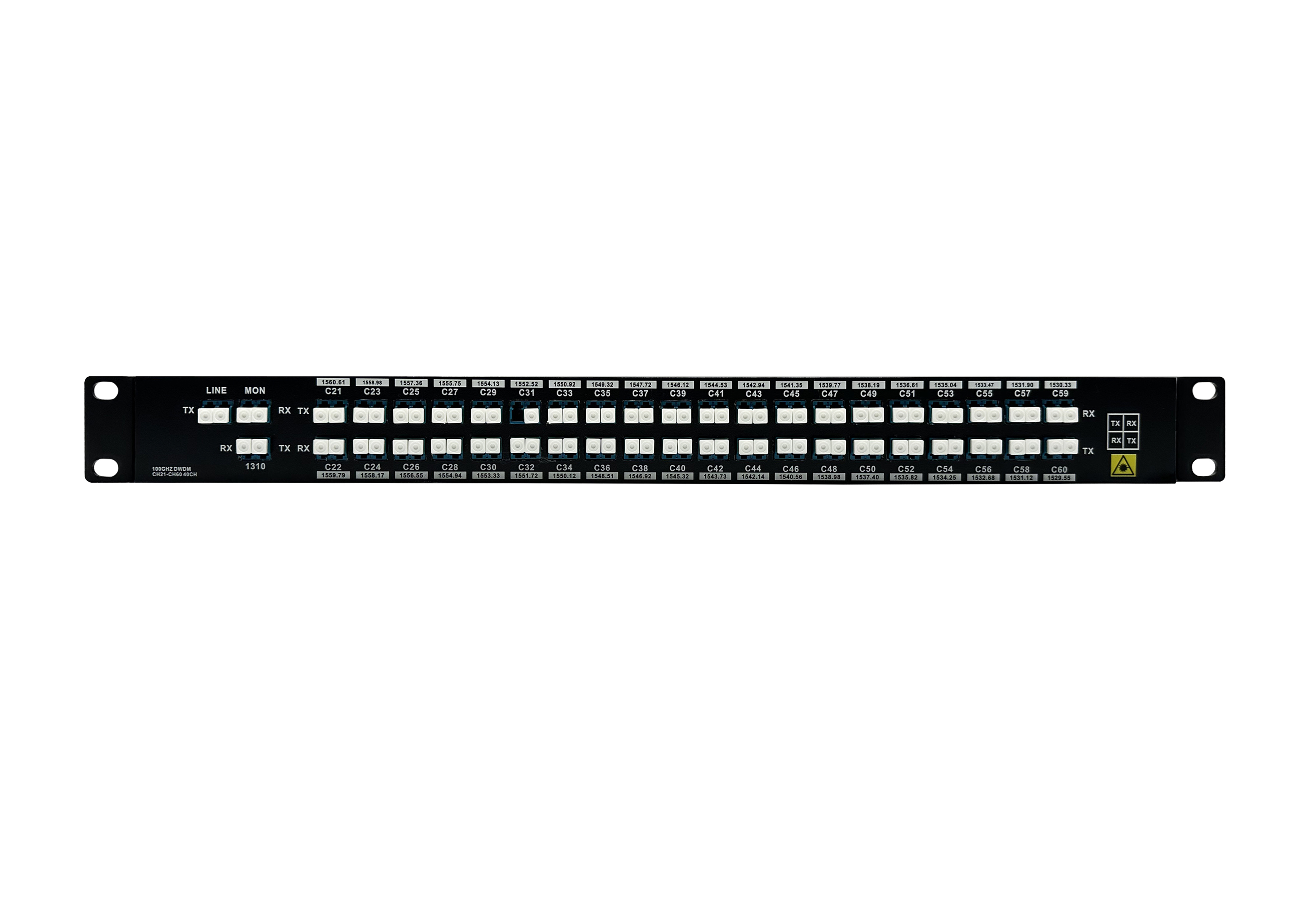

DWDM MUX DEMUX 40CH (C21-C60) With 1310nm and Monitor Port, Dual fiber, LC/UPC , 1U Rack

规格书
